本画板在WPF-Diagram-Designer的基础上进行的开发，界面框架使用Fluent.Ribbon的框架。

先上源码地址：https://gitee.com/akwkevin/aistudio.-wpf.-diagram

2023年2月5号更新内容：

本次更新主要参照了一个Blazor的Diagram的画线算法，链接地址:https://github.com/Blazor-Diagrams/Blazor.Diagrams,感谢作者。

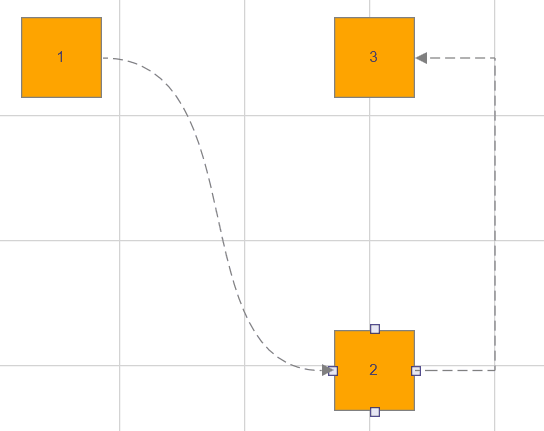

1.连线改进，新增连线算法，目前共4种连线：Smooth（曲线），Straight（直线），Boundary（网格边界连接模式），Corner（折线）

2.序列化改进，xml与json序列化，新增自定义元素后，无需更改根元素，只需要在新增的元素上添加序列化的对象即可，扩展性更灵活了。

3.箭头改进，箭头按照连线的实际角度显示（即0-360度），还支持自定义的箭头path。

4.新增快捷键自定义扩展，用户可根据自己的习惯定义快捷键。

5.封装了一个标准的工作流控件FlowchartEditor，具体使用可以参照开源权限管理框架种的用法： https://gitee.com/akwkevin/aistudio.-wpf.-aclient

6.连接上添加动画：路径动画效果和线条流动效果。

7.改变结构，使用户更容易自定义自己的样式，覆盖系统默认样式。

8.从Blazor.Diagrams种引入PortlessLinks（直接连接两个node，不需要port），自动连接节点Snapping，按距离最近连接ReconnectLinksToClosestPorts

9.新增Demo示例，帮助用户快速上手。

2023年之前：

界面图：

本画板在WPF-Diagram-Designer进行的开发，界面框架使用Fluent.Ribbon的框架。

界面图：

1.支持字体样式，字体颜色，字体阴影，对齐方向，行间距。

2.支持复制粘贴剪贴，格式化，撤销重做。

3.支持形状绘制。

4.连接线（部分完成，完善中）

5.位置，组合，对齐

6.元素翻转，旋转。

7.填充颜色，支持线性渐变色，径向渐变色等

8.支持箭头样式（部分完成，完善中）

9.锁定与解锁

10.快速样式

11.支持矢量文本，二维码

12.支持插入图片，视频，SVG

13.支持画板大小，方向，标尺，网格是否显示，画板背景色

14.支持流程图（在文件新建下-基本绘图-流程图）

15支持逻辑图（在文件新建下-基本绘图-逻辑图）

16支持SFC顺序控制图（在文件新建下-基本绘图-顺序控制图）

17博客园文章地址 https://www.cnblogs.com/akwkevin/p/15047453.html

续2： https://www.cnblogs.com/akwkevin/p/17093865.html

相关链接地址：

Fluent.Ribbon: https://github.com/fluentribbon/Fluent.Ribbon

WPF-Diagram-Designer:https://github.com/LinRaise/WPF-Diagram-Designer

个人QQ:80267720

QQ技术交流群:51286643（如果您还喜欢，帮忙点个星，谢谢）

特别感谢：https://dotnet9.com/ 的站长：dotnet9。

有想加入开发的朋友可以联系我。

2023年2月5号更新附加说明

示例项目（AIStudio.Wpf.DiagramDesigner.Demo）目录如下：

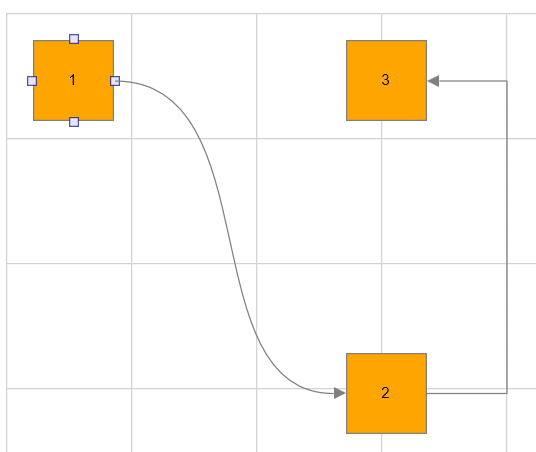

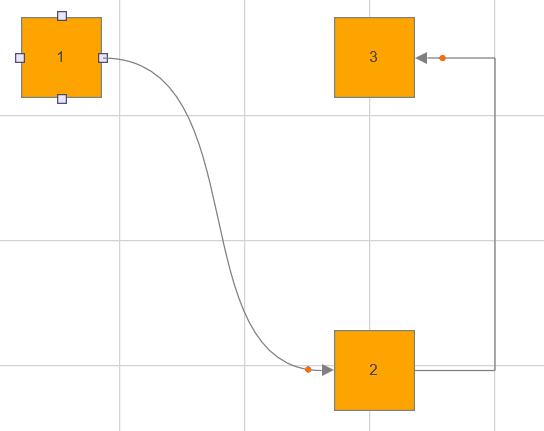

• 1 Simple 简单示例

• 2 Locked 锁定节点
• 3 Events 事件（暂未完成，敬请期待）
• 4 DynamicInsertions 动态插入（暂未完成，敬请期待）
• 5 Performance 性能（100个节点生成）
• 6 Zoom 放大缩小

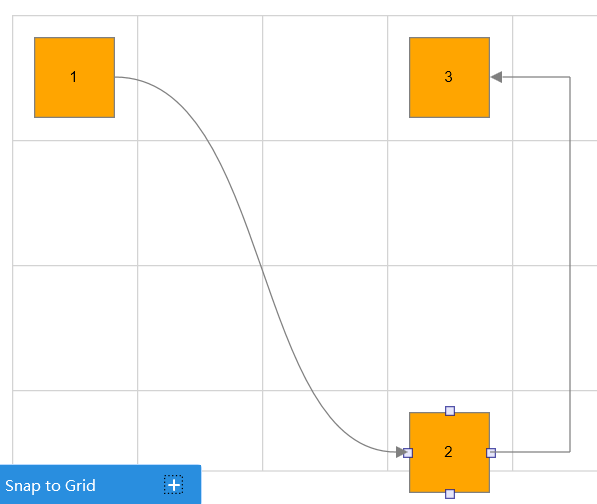

• 7 SnapToGrid 对齐到网格

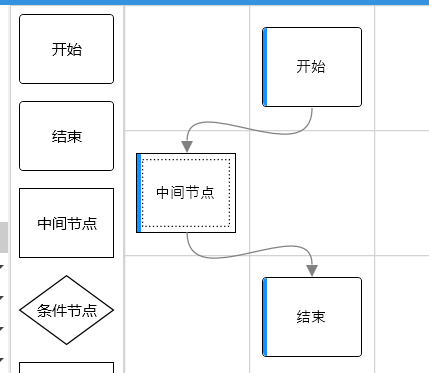

• 8 DragAndDrop 拖拽

• 9 Nodes 节点示例

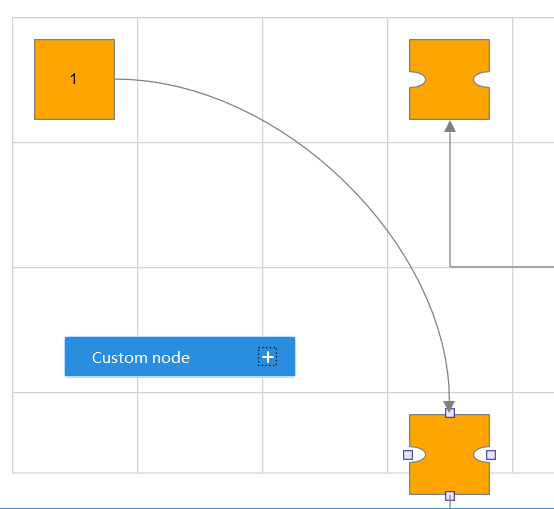

• • 9.1 Svg svg样式

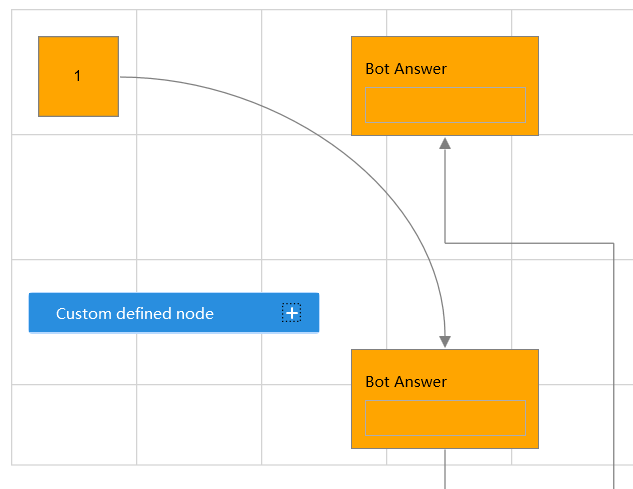

• • 9.2 CustomDefinedNode 自定义节点

• • 9.3 PortlessLinks 无Port的node连接

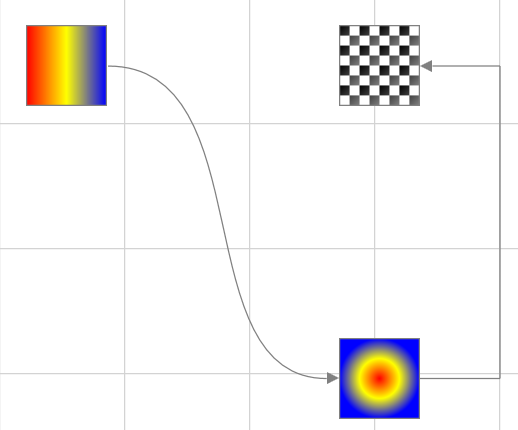

• • 9.4 GradientNode 渐变色node

• • 9.5 Rotate 旋转node（连接线还需要优化，还算连接在旋转之前的位置上）

• 10 Links 连线示例
• • 10.1 Snapping 连接线靠近节点自动连接
• • 10.2 Labels 连接线上的文字（支持多处）

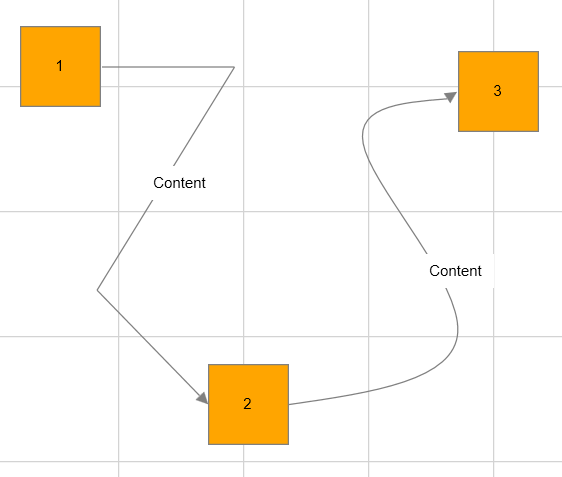

• • 10.3 Vertices 连接线上的中间节点

• • 10.4 Markers 箭头，支持自定义

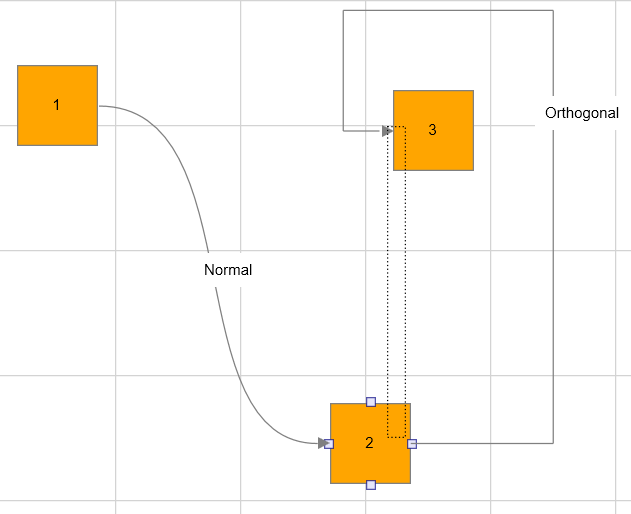

• • 10.5 Routers 连线模式

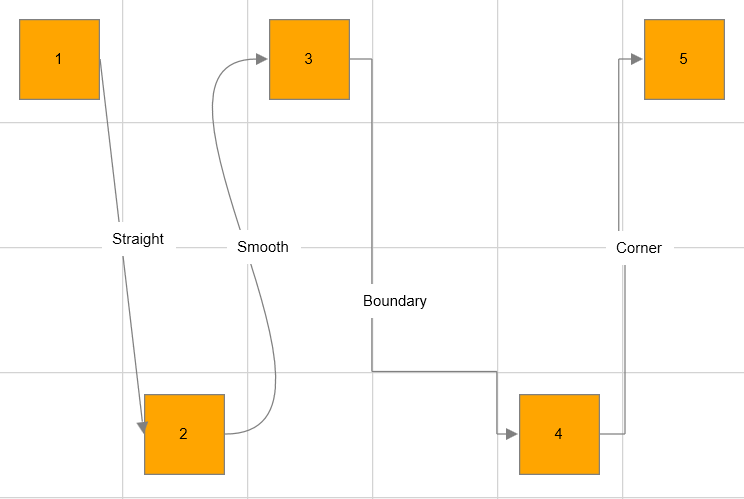

• • 10.6 PathGenerators 连线算法

• 11 Ports 连接点示例
• • 11.1 ColoredPort 彩色连接点，相同颜色的连接点才能连接

• • 11.2 InnerPort 内部连接点

• 12 Groups 分组示例
• • 12.1 Group 分组
• • 12.2 CustomDefinedGroup 自定义分组
• • 12.3 CustomShortcutGroup 自定义分组快捷键
• 13 Texts 文本节点示例
• • 13.1 Text 文本
• • 13.2 Alignment 对齐方式
• • 13.3 FontSize 字体大小

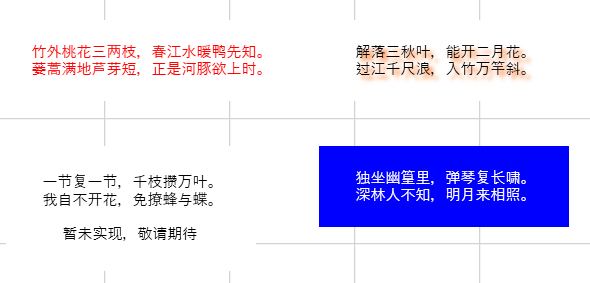

• • 13.4 ColorText 彩色字体

• • 13.5 OutlineText 轮廓文本
• 14 Customization 自定义

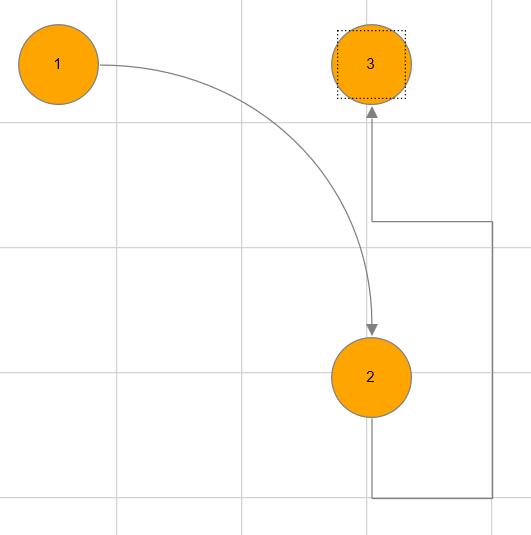

• • 14.1 CustomNode 覆盖默认节点样式

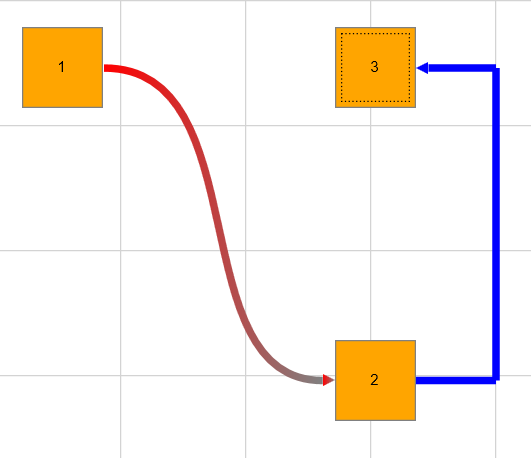

• • 14.2 CustomLink 设置线条连接样式

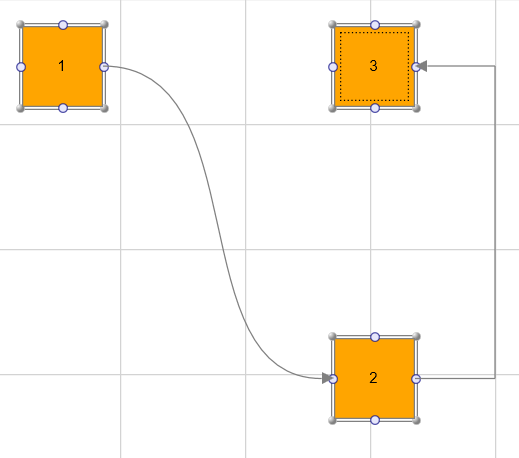

• • 14.3 CustomPort 覆盖默认连接点样式

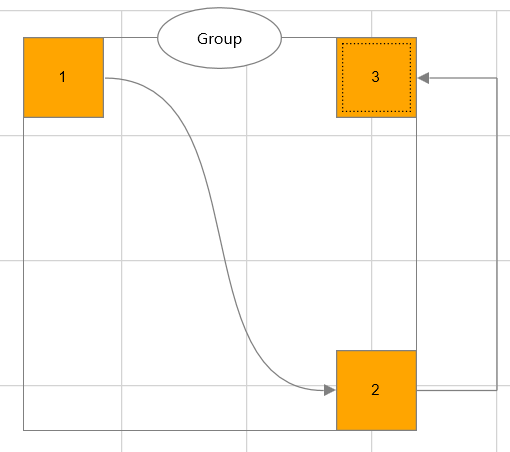

• • 14.4 CustomGroup 覆盖默认分组样式

• 15 Algorithms 算法
• • 14.6 ReconnectLinksToClosestPorts 重新计算，按最近的连接点连接。
• 15 Animations
• • 15.1 PathAnimation 动画路径
• • 15.2 LineAnimation 线条流动动画
• 16 Editor
• • 16.1 FlowchartEditor 工作流封装控件

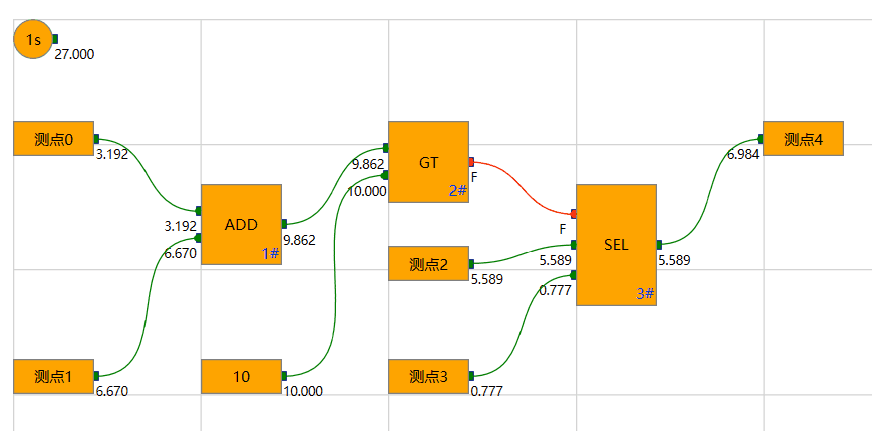

近期会持续更新，欢迎大家光临。 最后上一个动画流程图。
